Після встановлення LinuxCNC кілька файлів-зразків буде розміщено в папці /nc_files. Перед запуском переконайтеся, що файл-зразок підходить для вашої машини.
1. Приклади млинів

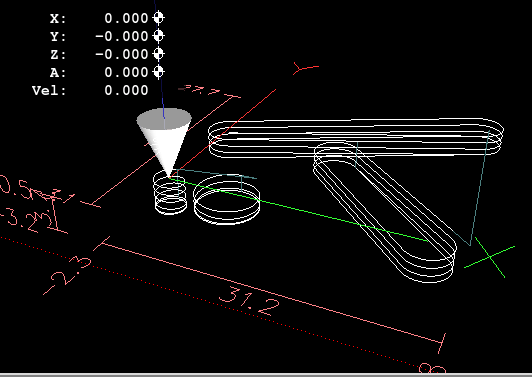

1.1. Фрезерування гвинтових отворів
-
Ім’я файлу: useful-subroutines.ngc
-
Опис: Підпрограма для фрезерування отвору з використанням параметрів.
1.2. Пазування
-
Ім’я файлу: useful-subroutines.ngc
-
Опис: Підпрограма для фрезерування паза з використанням параметрів.

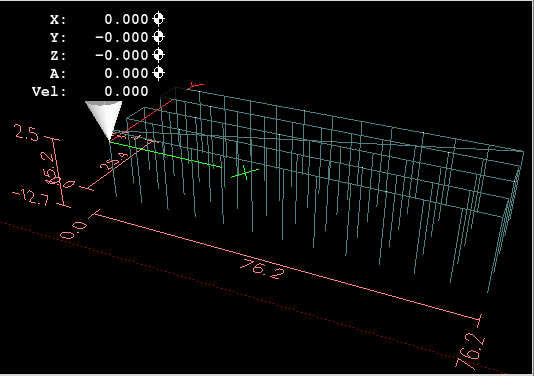

1.3. Сітковий зонд
-
Ім’я файлу: gridprobe.ngc
-
Опис: Прямокутне зондування
Ця програма багаторазово зондує звичайну сітку XY та записує зондовану локацію у файл probe-results.txt у тому ж каталозі, що й файл .ini.

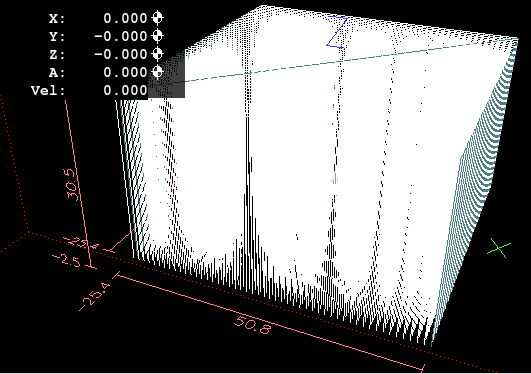

1.4. Розумний зонд
-
Ім’я файлу: smartprobe.ngc
-
Опис: Прямокутне зондування
Ця програма багаторазово зондує звичайну сітку XY та записує зондовану локацію у файл probe-results.txt у тому ж каталозі, що й файл .ini. Це покращено порівняно з файлом зонду сітки.
1.5. Зонд довжини інструменту
-
Ім’я файлу: tool-length-probe.ngc
-
Опис: Вимірювання довжини інструменту
Ця програма показує приклад автоматичного вимірювання довжини інструменту за допомогою перемикача, підключеного до входу датчика. Це корисно для верстатів без інструментальних тримачів, де довжина інструменту змінюється при кожному вставленні.
1.6. Зонд для отворів
-
Ім’я файлу: probe-hole.ngc
-
Опис: Знаходження центру та діаметра отвору.
Програма демонструє, як знайти центр отвору, виміряти діаметр отвору та записати результати.
1.7. Компенсація різця
-
Ім’я файлу: comp-g1.ngc
-
Опис: Рухи в’їзду та виїзду з компенсацією радіуса інструменту.
Ця програма демонструє особливість траєкторії інструменту без та з компенсацією радіуса інструменту. Радіус інструменту береться з таблиці інструментів.
2. Приклади токарних верстатів
2.1. Різьблення
-
Ім’я файлу lathe-g76.ngc
-
Опис: Обробка торця, нарізання різьби та відрізка.
У цьому файлі показано приклад нарізання різьби на токарному верстаті з використанням параметрів.
